Модуль 12 · Реалізація та інструменти

Як довести алгоритм до працездатного експерименту: інтерфейс середовища, стек реалізації, чесний протокол оцінювання, вибір симулятора й заліза, типові помилки.

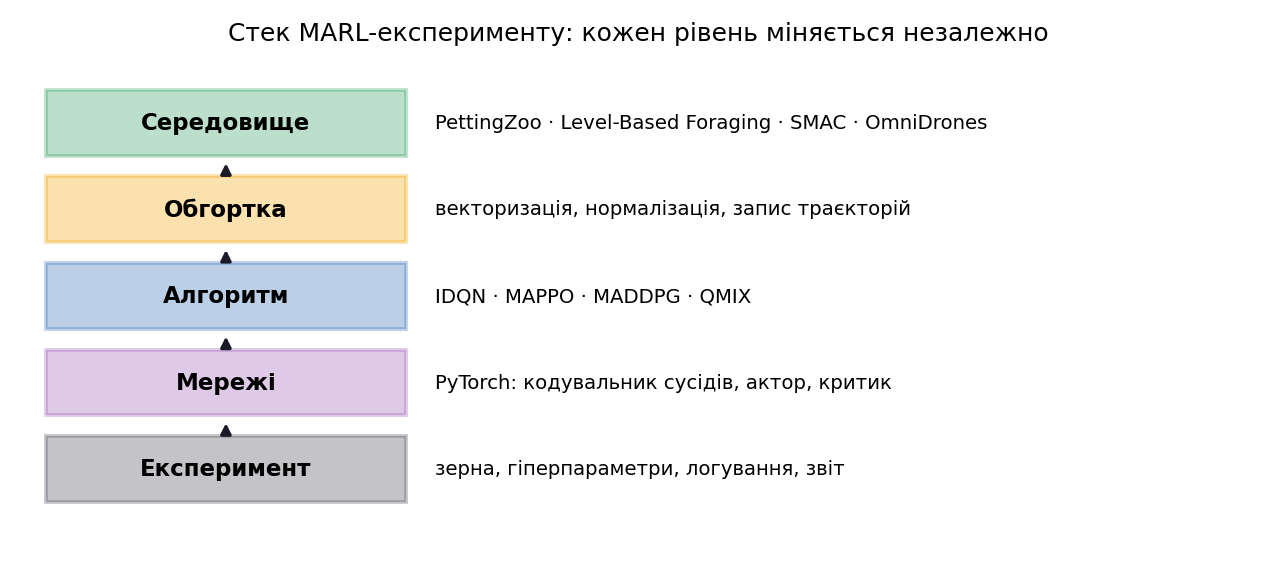

Стек експерименту MARL: середовище, обгортка, алгоритм, мережі, експеримент

Зміст лекції

Частина	Про що
1. MARL у коді	інтерфейс середовища, мережі, спільні параметри
2. Чесний результат	криві навчання, зерна, бюджет пошуку, чек-лист відтворюваності
3. Де випробовують	каталог середовищ і критерії вибору
4. Залізо	компоненти мультикоптера, платформи роїв, симулятори
5. Типові помилки	де найчастіше ламається реалізація і звітність

Дев'ять попередніх модулів давали методи. Цей — інструмент і дисципліну експерименту, без яких методи лишаються текстом.

Результати навчання

Після лекції ви зможете:

• описати мінімальний інтерфейс багатоагентного середовища й прочитати опис простору дій і спостережень;
• реалізувати мережу з parameter sharing і пояснити, коли це припущення коректне;
• перетворити IDQN на VDN однією операцією й пояснити, що саме змінилося;
• скласти чек-лист відтворюваного експерименту з дев'яти пунктів;
• пояснити, чому одна крива з одного запуску не є результатом;
• обрати середовище під задачу за чотирма властивостями;
• оцінити, скільки кроків середовища дасть обраний симулятор;
• прочитати специфікацію компонентів мультикоптера.

Частина 1 · Інтерфейс «агент — середовище»

Єдиного інтерфейсу середовищ у MARL немає: різні фреймворки описують взаємодію по-різному, і алгоритм, написаний під один, рідко запускається на іншому без переробки. Проте загальна ідея та сама.

import lbforaging
import gymnasium as gym

env = gym.make("Foraging-8x8-2p-1f-v3")

env.observation_space
# >> Tuple(Box(..., 15), Box(..., 15))
env.action_space
# >> Tuple(Discrete(6), Discrete(6))

observations, info = env.reset(seed=0)
actions = env.action_space.sample()                     # по одній дії на агента
observations, rewards, terminated, truncated, info = env.step(actions)

Елемент	Значення в прикладі
Задача	Foraging-8x8-2p-1f-v3 — сітка 8×8, 2 агенти, 1 предмет, версія v3
Спостереження	вектор із 15 чисел на агента, тип Box
Дії	Discrete(6) = 4 рухи + collect + noop
Повернення step()	4 елементи: спостереження, винагороди, прапорець термінації, службовий словник

Середовище зобов'язане описати простір спостережень і простір дій — саме з них алгоритм дізнається розміри мереж.

Мережі MARL: спільні параметри

Parameter sharing означає, що агенти використовують один і той самий набір ваг.

$${\theta }_{\text{shared}}={\theta }_1=\cdots ={\theta }_n\text{та/або}{\varphi }_{\text{shared}}={\varphi }_1=\cdots ={\varphi }_n$$

Символ	Значення
${\theta }_i$	параметри мережі функції цінності агента $i$
${\varphi }_i$	параметри мережі політики агента $i$
$n$	кількість агентів

Дві переваги. Кількість параметрів лишається сталою незалежно від числа агентів, тоді як без спільних параметрів вона росте лінійно. І спільні ваги оновлюються досвідом усіх агентів одразу, тож навчання бачить більший набір траєкторій.

Ціна — сильне припущення однорідності: якщо агенти ділять параметри, їхні політики стають ідентичними. Часткове пом'якшення — додати індекс агента до спостереження, але ємності мережі може не вистачити на кілька справді різних стратегій.

Код: мережа зі спільними параметрами

import torch
import torch.nn as nn
from typing import List


class MultiAgentFCNetwork(nn.Module):
    """Окрема мережа на кожного агента: параметрів у n разів більше."""

    def __init__(self, in_sizes: List[int], out_sizes: List[int]):
        super().__init__()
        self.networks = nn.ModuleList([
            nn.Sequential(nn.Linear(i, 64), nn.ReLU(),
                          nn.Linear(64, 64), nn.ReLU(),
                          nn.Linear(64, o))
            for i, o in zip(in_sizes, out_sizes)
        ])

    def forward(self, inputs: List[torch.Tensor]) -> List[torch.Tensor]:
        return [net(x) for net, x in zip(self.networks, inputs)]


class MultiAgentFCNetworkShared(nn.Module):
    """Одна мережа на всіх: кількість параметрів не залежить від n."""

    def __init__(self, in_sizes: List[int], out_sizes: List[int]):
        super().__init__()
        assert len(set(in_sizes)) == 1 and len(set(out_sizes)) == 1, \
            "спільні параметри вимагають однакових розмірів у всіх агентів"
        self.network = nn.Sequential(nn.Linear(in_sizes[0], 64), nn.ReLU(),
                                     nn.Linear(64, 64), nn.ReLU(),
                                     nn.Linear(64, out_sizes[0]))

    def forward(self, inputs: List[torch.Tensor]) -> List[torch.Tensor]:
        return [self.network(x) for x in inputs]

Від мережі до алгоритму: IDQN

Щоб застосувати ці моделі в IDQN, достатньо задати розміри просторів. Мережа цінності приймає індивідуальне спостереження $o_i$ і видає вектор Q-значень.

obs_sizes = (5, 5)          # по 5 чисел у спостереженні кожного з двох агентів
action_sizes = (3, 3)       # по 3 дії на агента

model = MultiAgentFCNetwork(obs_sizes, action_sizes)
# або: MultiAgentFCNetworkShared(obs_sizes, action_sizes)

q_values = model([obs1, obs2])
# >> ([Q11, Q12, Q13], [Q21, Q22, Q23])   Qij — цінність дії j агента i

q_values_stacked = torch.stack(q_values)
print(q_values_stacked.shape)
# >> torch.Size([2, 3])     2 — агенти, 3 — дії

_, a_prime = q_values_stacked.max(-1)     # найкраща дія кожного агента

Головний прийом — окремий «агентний» вимір тензора: підсумовування, максимум і вибірка по ньому замінюють цикли по агентах. Саме він робить перехід до VDN однорядковим.

Від IDQN до VDN: одна операція

Архітектура мереж VDN і QMIX

# IDQN: кожен агент має власну ціль і власну втрату
q_taken = q_values_stacked.gather(-1, actions.unsqueeze(-1)).squeeze(-1)  # [n]
target  = rewards + gamma * (1 - done) * q_next_max                      # [n]

# VDN: усе те саме, але цінності підсумовуються по агентному виміру
q_total      = q_taken.sum(0)                       # <- ЄДИНА зміна
target_total = rewards.sum(0) + gamma * (1 - done) * q_next_max.sum(0)

loss = torch.nn.functional.mse_loss(q_total, target_total.detach())

Одна операція .sum(0) перетворює незалежне навчання на декомпозицію цінності. Далі QMIX замінює суму на змішувальну мережу з невід'ємними вагами — але структура коду лишається тією самою.

Що дає ця одна операція на кривих

Криві навчання централізованого та незалежного Q-навчання

Різниця між незалежним і централізованим навчанням проявляється не в перших епізодах, а на плато: незалежні агенти сходяться швидше, але до гіршого спільного рішення. Саме цей розрив і закривають VDN і QMIX, лишаючись при цьому децентралізованими у виконанні.

Частина 2 · Як чесно показати результат

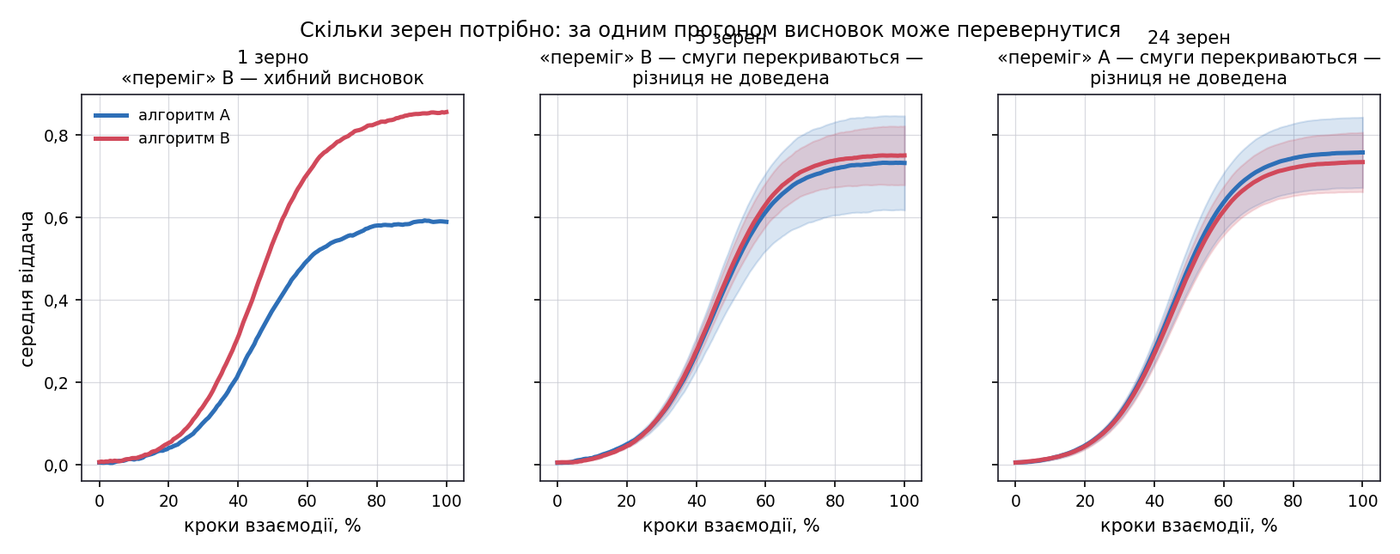

Скільки зерен потрібно, щоб висновок став стабільним

Одна крива з одного запуску не є результатом. На рисунку — два алгоритми, з яких A кращий за побудовою експерименту. За одним прогоном «перемагає» B — тобто висновок просто хибний. За п'ятьма і навіть за двадцятьма чотирма зернами смуги $\pm \sigma$ усе ще перекриваються: середнє A піднімається вище, але різниця лишається недоведеною.

Звідси два уроки. Перший: одна траєкторія нічого не доводить. Другий, менш очевидний: більше зерен не робить різницю значущою автоматично — вони лише уточнюють оцінку. Щоб стверджувати перевагу, потрібен довірчий інтервал середнього або тест на парних різницях, а не візуальне порівняння смуг розкиду.

Скільки зерен, щоб порівняння щось доводило

Два алгоритми, справжня різниця +0,04 частки успіху. Ведіть повзунок і дивіться, коли висновок стає обґрунтованим.

Незалежних запусків 1

0.484середнє A (1 запусків)

0.852середнє B

-0.368різниця середніх

—95 % інтервал різниці

ніперевага A доведена

На одному запуску «перемагає» B, хоча кращий за побудовою експерименту — A: висновок просто хибний. За п'ятьма і навіть за двадцятьма чотирма зернами середнє A піднімається вище, але різниця лишається недоведеною. Доведіть повзунок до кінця: інтервал різниці нарешті перестає містити нуль, а смуги розкиду усе одно перекриваються. Саме тому перекриття смуг не є ані доказом, ані спростуванням — стверджувати можна лише за довірчим інтервалом різниці або тестом на парних різницях.

Чек-лист відтворюваного експерименту

Експеримент відтворюваний, якщо стороння людина за вашим описом отримає ті самі числа з точністю до випадковості.

#	Пункт	Що конкретно фіксуємо
1	Середовище	назва, версія, повний набір параметрів задачі
2	Зерно	список значень і спосіб задання для середовища, бібліотеки та мережі
3	Кількість запусків	не менше п'яти незалежних
4	Гіперпараметри	повна таблиця, включно з тими, що лишилися за замовчуванням
5	Бюджет пошуку	скільки конфігурацій перебрано — однаково для всіх порівнюваних
6	Протокол оцінювання	інтервал, кількість епізодів, значення $ϵ$ під час оцінювання
7	Статистика на графіку	що саме є лінією і що саме є затіненням
8	Базова лінія	з чим порівнюємо: випадкова політика, евристика, попередній алгоритм
9	Обчислювальні витрати	тип прискорювача, час одного запуску, загальний бюджет

Пункт 5 — найчастіше порушуваний. Порівняння, у якому один алгоритм отримав ширший пошук гіперпараметрів, є некоректним.

Пошук гіперпараметрів і бюджет

Одночасне навчання кількох агентів, кожен з яких змінює середовище для інших, робить MARL особливо чутливим до гіперпараметрів.

for s in $(seq 1 5); do
  for lr in $(seq 0.01 0.01 0.1); do
    python algorithm.py --lr=$lr --seed=$s &
  done
done
wait

Такий перебір дає 5 зерен × 10 значень темпу навчання = 50 запусків; символ & запускає кожну команду асинхронно.

Гіперпараметр	Типове значення
Кількість зерен (глибоке навчання)	5
Кількість запусків (табличне навчання)	100
Коефіцієнт дисконтування $\gamma$	0,99; 0,95 для коротких епізодичних задач
Темп навчання $\alpha$	$3\cdot {10}^{-4}$ для DQN, IDQN, VDN, QMIX
Розмір міні-пакета	128–512
Місткість буфера	${10}^4$–${10}^6$ переходів

Емпіричне правило: стартувати від значень, які вже добре себе показали, і зосереджуватися на тих гіперпараметрах, що керують дослідженням простору, — наприклад, коефіцієнті ентропії.

Частина 3 · Каталог середовищ

Вибір середовища визначають чотири властивості: спостережуваність, тип спостережень, тип дій, щільність винагород.

Середовище	Спостережуваність	Спостереження	Дії	Винагороди
LBF	повна, часткова	дискретні	дискретні	розріджені
MPE	повна, часткова	неперервні	дискр., неперерв.	щільні
SMAC	часткова	змішані	дискретні	щільні
RWARE	часткова	дискретні	дискретні	розріджені
Google Research Football	повна, часткова	змішані	дискретні	обидва
Hanabi	часткова	дискретні	дискретні	розріджені
Overcooked	повна	змішані	дискретні	розріджені
Melting Pot	часткова	неперервні	дискретні	обидва
PettingZoo	повна, часткова	змішані	дискр., неперерв.	обидва

Практичне правило для старту: беріть найпростіше середовище, у якому ваша гіпотеза ще має сенс. LBF і MPE дозволяють відлагодити алгоритм за хвилини, а не за дні.

Симулятори БПЛА: пропускна здатність вирішує все

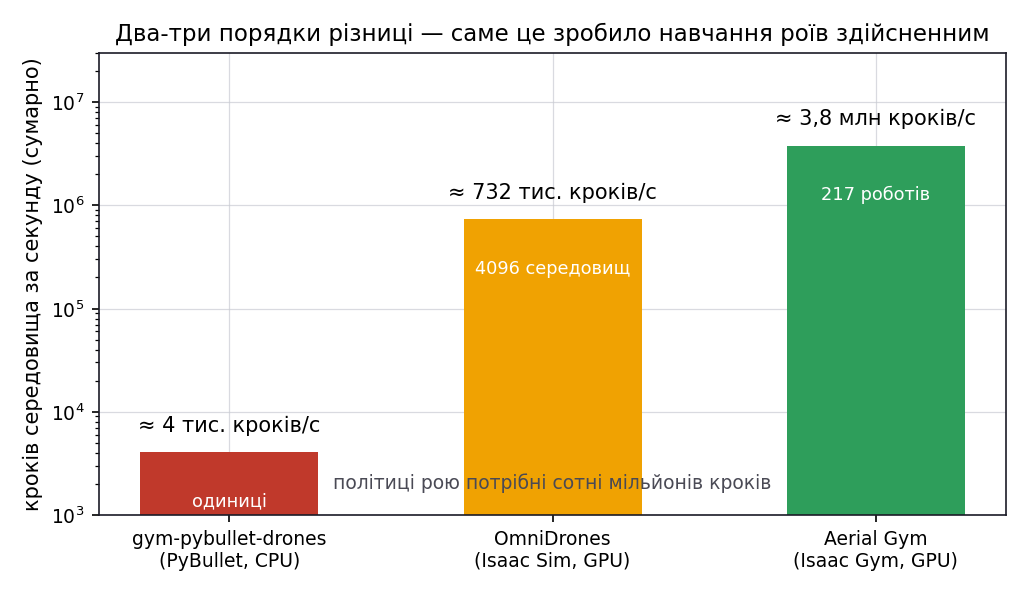

Пропускна здатність симуляторів у логарифмічному масштабі

Політиці рою потрібні сотні мільйонів кроків середовища. Отже, вирішальний параметр — не точність фізики, а кількість кроків за секунду.

Симулятор	Основа	Паралельних середовищ	Для чого придатний
gym-pybullet-drones	PyBullet, CPU	одиниці	навчальні лабораторні, мінімальний поріг входу
OmniDrones	Isaac Sim, GPU	до 4096	багатоагентні бенчмарки роїв
Aerial Gym	Isaac Gym, GPU	$2048$–${10}^4$	навчання за глибинними зображеннями

Різниця в понад два порядки — саме вона, а не нові алгоритми, зробила навчання роєвих політик здійсненним.

Частина 4 · Компоненти мультикоптера

Мультикоптер складається з відокремлених модулів. Якщо збирати апарат, не розуміючи принципу роботи компонентів, результатом буде або погана якість польоту, або нездатність злетіти.

Група	Компоненти й ключові числа
Рама	фюзеляж, шасі, канал. Конфігурації QUAD +, QUAD X, HEXA +, HEXA X, Y6, OCTO. Діагональ: F450 = 450 мм, F550 = 550 мм
Силова установка	мотор, ESC, гвинт, батарея. Гвинт 1045 = діаметр 10″, крок 4,5″. Мотор 2212 = статор Ø22 мм, висота 12 мм. 1000 KV = 1000 об/хв без навантаження на 1 В
Живлення	комірка LiPo: 3,7 В номінал, 4,2 В повний заряд. «3S1P» = 11,1 В. ESC: запас за струмом 20 %
Командно-керувальна	польотний контролер, IMU, барометр, магнітометр, GNSS, радіоканал, телеметрія

Позначення читаються однозначно: 2212/1000KV з гвинтом 1045 на 3S — це конкретна робоча точка, для якої в паспорті мотора є таблиця тяги й струму. Саме з неї беруть максимальну тягу для розрахунку запасу з Модуля 02.

Апаратні платформи роїв

Платформа	Масштаб	Роль у дослідженнях
s-bot / Swarm-bots	до 20 роботів, самозбирання	колективне транспортування, покриття, пошук
Swarmanoid	2006–2010, три типи роботів	різнорідний рій, пошук і доставляння
Kilobot	тисяча роботів, демонстрації із сотнями	масштаб, колективні рішення
e-puck	понад 30 — уже складно й дорого	універсальний наземний робот
Crazyflie	до 49 апаратів у Crazyswarm	основна літальна платформа роєвих досліджень

Обмеження, які варто назвати студентам прямо: час польоту нанокоптера ≈ 6 хвилин, локалізація в приміщенні зовнішня, кожен прогін коштує заміни акумуляторів. Тому симулятор — основний інструмент, а реальний політ — перевірка.

Частина 5 · Типові помилки реалізації

• Цикл по агентах замість агентного виміру тензора. Працює, але повільно й погано читається; .sum(0), .max(-1), .gather(-1, …) роблять те саме за один виклик.
• Спільні параметри для різнорідних агентів. Формально код запуститься, але припущення однорідності порушено, і політики зійдуться до компромісу, поганого для всіх ролей.
• Градієнт крізь ціль. У DQN і похідних ціль треба відірвати від графа (.detach()), інакше навчання розходиться.
• Одна крива в звіті. Найчастіша методична помилка; див. рисунок із зернами.
• Різний бюджет пошуку в порівнянні. Друга за частотою; робить порівняння недійсним.
• Вісь епізодів замість кроків взаємодії. Алгоритм, що робить більше оновлень на епізод, виглядатиме кращим безпідставно.

Висновки

• Єдиного інтерфейсу середовищ у MARL немає, але мінімум однаковий: reset(), step(), опис просторів спостережень і дій.
• Агентний вимір тензора замінює цикли по агентах і робить перехід IDQN → VDN однорядковим.
• Parameter sharing тримає кількість параметрів сталою й прискорює навчання, але вимагає однорідності агентів.
• Одна крива з одного запуску не є результатом: за одним прогоном висновок може перевернутися, за п'ятьма — лишитися недоведеним.
• Чесне порівняння вимагає однакового бюджету пошуку гіперпараметрів для всіх алгоритмів.
• Вирішальний параметр симулятора — пропускна здатність, а не точність фізики: різниця між CPU і GPU становить понад два порядки.
• Реальний рій обмежений залізом: ≈ 6 хвилин польоту, зовнішня локалізація в приміщенні, до 49 апаратів на Crazyswarm.

Підсумок курсу

Курс пройшов повний шлях, який студент має вміти відтворити самостійно:

1Задача рою й архітектура

2Дані апарата й комунікація

3Навчена політика в симуляції

4Метрики й обмеження

Модуль	Що він додав до цього ланцюга
01	архітектура системи, означення рою, критерії доцільності
02	мова опису: орієнтація, стійкість, лапласіан, ${\lambda }_2$
03	класичні закони керування роєм і їхні межі
04–05	постановка задачі навчання, одноагентна й багатоагентна
06–07	глибокі методи, CTDE, інваріантні кодувальники, декомпозиція цінності
08	прикладні місії: покриття, пошук, розподіл цілей
09	що робити, коли все ламається
10	як це реалізувати й чесно виміряти

Головний висновок курсу: жодна властивість рою не з'являється автоматично. Ані масштабованість, ані відмовостійкість, ані безпека. Кожну треба спроєктувати, реалізувати й виміряти.

Література та ресурси

• Albrecht S. V., Christianos F., Schäfer L. Multi-Agent Reinforcement Learning: Foundations and Modern Approaches. MIT Press, 2024. Розділи 10–11 (реалізація, середовища). marl-book.com
• Papoudakis G., Christianos F., Schäfer L., Albrecht S. V. Benchmarking Multi-Agent Deep RL Algorithms in Cooperative Tasks. NeurIPS Datasets and Benchmarks, 2021. arXiv:2006.07869
• Henderson P. та ін. Deep Reinforcement Learning that Matters. AAAI, 2018. arXiv:1709.06560 — чому одна крива нічого не доводить.
• Agarwal R. та ін. Deep Reinforcement Learning at the Edge of the Statistical Precipice. NeurIPS, 2021. arXiv:2108.13264
• Quan Quan. Introduction to Multicopter Design and Control. Springer, 2017. Розділи 2–4 (компоненти, силова установка, стенд).
• Preiss J. A., Hönig W. та ін. Crazyswarm: A Large Nano-Quadcopter Swarm. ICRA, 2017.
• Інструменти: PyTorch · Gymnasium · PettingZoo · EPyMARL · Stable-Baselines3
• Симулятори: gym-pybullet-drones · OmniDrones · Aerial Gym · PX4 SITL · Crazyswarm2
